在化纤生产领域，真空清洗炉作为喷丝板、过滤芯等核心组件清洗的关键设备，其选型直接关系到清洗效果、生产效率和企业运营成本。目前市场上主流的真空清洗炉主要有卧式、立式、井式三种结构形式，许多客户在选购时常常困惑：这三种究竟有何区别？我的企业该选哪一种？作为专业的真空清洗炉厂家，盐城成坤机械结合多年研发生产经验和客户应用案例，为您详细解析三种炉型的特点与选型要点。
一、三种真空清洗炉的结构特点对比

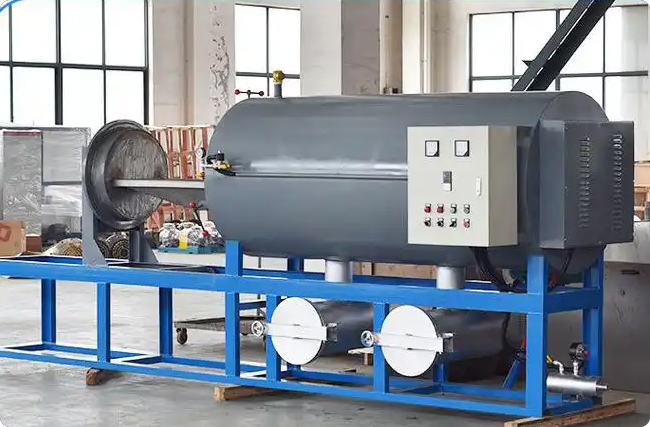

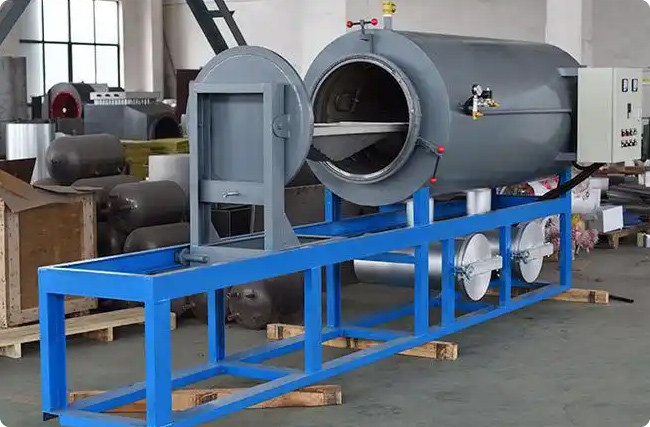

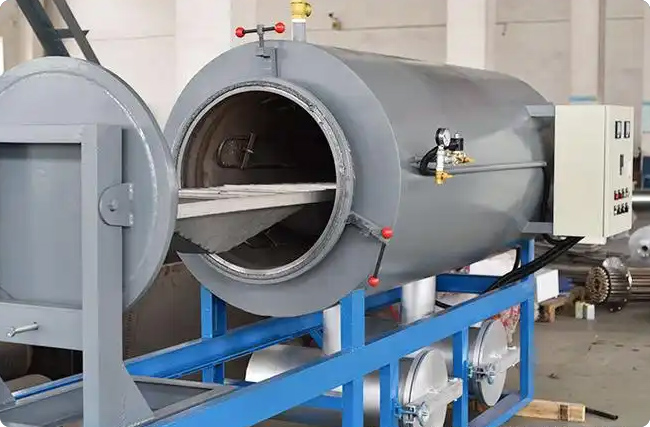

1.卧式真空清洗炉
结构特点：
卧式真空清洗炉的炉膛水平布置，炉门开设在炉体前端，工件水平装载。炉膛截面通常为圆形或矩形，加热元件均匀分布在炉膛周围，确保温度场均匀。
工作原理：
将待清洗的喷丝板、过滤芯等组件放置在专用料车上，推入炉膛，关闭炉门后启动自动清洗程序。清洗过程中，高分子聚合物在高温真空环境下裂解、氧化，最终生成二氧化碳和水排出。
主要规格：
炉膛直径：φ400mm-φ1500mm
炉膛深度：800mm-4000mm
单次装载量：50kg-1000kg
2.立式真空清洗炉
结构特点：
立式真空清洗炉的炉膛垂直布置，炉门开设在炉体顶部，工件垂直吊装。炉膛一般为圆形结构，加热元件环绕炉膛内壁布置，底部设有废料收集装置。
工作原理：
将喷丝板等工件固定在专用吊篮或挂架上，通过起吊设备垂直放入炉膛，盖紧炉盖后启动程序。清洗过程中熔融的聚合物在重力作用下自然流向底部废料收集罐。
主要规格：
炉膛直径：φ300mm-φ1000mm
炉膛深度：500mm-2000mm
单次装载量：30kg-500kg
3.井式真空清洗炉
结构特点：
井式真空清洗炉的炉膛设计为深井状，通常埋入地下或半地下安装，炉门位于顶部。炉膛深径比较大，适合长径比大的工件清洗。
工作原理：
工件垂直吊装入炉膛，利用深度空间一次性装载多组工件。清洗过程中，高温裂解产生的废气经炉体上部管道排出，废液收集于底部。
主要规格：
炉膛直径：φ400mm-φ1200mm
炉膛深度：1500mm-5000mm
单次装载量：100kg-1500kg
二、三种炉型的核心区别
1.空间布局与安装方式
|
对比项
|
卧式
|
立式
|
井式
|
|
安装方式
|
地面安装
|
地面安装
|
地下或半地下
|
|
占地面积
|
较大（水平延伸）
|
较小（垂直延伸）
|
最小（仅炉口占地）
|
|
厂房高度要求
|
无特殊要求
|
要求较高
|
要求高（需深坑）
|
|
工件装卸
|
水平推拉，操作便捷
|
垂直吊装，需起吊设备
|
垂直吊装，需起吊设备
|
2.适用工件类型
卧式：适合常规喷丝板、过滤芯、组件壳体、纺丝箱体等，尤其适合尺寸较大、重量较重的工件
立式：适合细长型喷丝板、熔喷布模头、管状过滤芯等长径比较大的工件
井式：适合超长工件，如长丝喷丝板、超长过滤芯、纺丝组件长杆等
3.温度场均匀性
卧式：加热元件分布在四周，配合热风循环系统，温度均匀性最佳，适合对清洗均匀度要求高的精密工件
立式：温度梯度沿高度方向略有变化，但通过合理设计可控制在±5℃以内
井式：深度方向存在一定温度梯度，适合对温度均匀性要求不太严格的工件
4.装载方式与效率
|
炉型
|
装载方式
|
单炉处理量
|
装卸便捷性
|
|
卧式
|
料车多层装载
|
大
|
便捷（可配多台料车轮换）
|
|
立式
|
吊篮多层挂装
|
中
|
一般（需吊装设备）
|
|
井式
|
深度多层吊装
|
大
|
较复杂（深度大）
|
三、选型指南：如何选择适合的真空清洗炉
第一步：明确清洗对象
1.工件尺寸
测量待清洗喷丝板、过滤芯的最大外径和长度
卧式适合长度<2000mm的工件，立式适合长度<1500mm的工件，井式可清洗长达5000mm的工件
2.工件形状
板状、块状工件→卧式
细长杆状、管状工件→立式或井式
超长工件（>2000mm）→井式
3.工件材质
普通不锈钢喷丝板→三种均可
精密微孔喷丝板→推荐卧式（温度更均匀）
带脆性涂层工件→推荐立式（吊装减少接触）
第二步：评估生产需求
1.日处理量
小批量（<100kg/天）→小型立式或卧式
中批量（100-500kg/天）→中型卧式
大批量（>500kg/天）→大型卧式或多台井式
2.清洗频率
频繁更换品种、每天清洗→卧式（装卸便捷，效率高）
周期性集中清洗→立式或井式
3.工件种类多少
种类单一、规格统一→可选用专用炉型
种类繁多、规格复杂→推荐卧式（料车可调整层高，适应性强）
第三步：考虑现场条件
1.厂房空间
地面空间充足、高度有限→卧式
地面紧张、高度足够→立式
空间极度紧张、可挖地坑→井式
2.起吊设备
已有行车或起吊设备→立式或井式
无起吊设备→卧式（仅需推车）
3.基础条件
普通混凝土地面→卧式
需深基坑施工→井式（需评估土建成本）
第四步：综合成本分析
|
成本项
|
卧式
|
立式
|
井式
|
|
设备采购成本
|
中等
|
中等
|
较高（深度加工难度大
|
|
安装成本
|
低
|
低
|
高（需土建施工）
|
|
辅助设备成本
|
低（料车）
|
中（吊具）
|
中（长行程吊具）
|
|
操作人工成本
|
低
|
中
|
中
|
|
维护成本
|
低
|
中
|
较高（深度检修不便）
|
四、典型应用场景推荐
场景一：涤纶短纤生产企业
特点：喷丝板数量多、规格统一、清洗频率高、车间地面空间充足
推荐：卧式真空清洗炉
可配多台料车轮换使用，实现“清洗-装卸”流水作业
料车多层设计，单炉处理量大
操作便捷，普通工人即可操作
场景二：熔喷布/无纺布生产企业
特点：熔喷模头细长、喷丝板精密、清洗要求高、车间高度受限
推荐：立式真空清洗炉
垂直吊装避免细长模头变形
温度均匀性可满足精密清洗要求
占地面积小，适合紧凑车间
场景三：化纤长丝生产企业
特点：超长喷丝板、组件细长、清洗周期长、有深基坑施工条件
推荐：井式真空清洗炉
一次性清洗超长工件
半地下安装，保温效果好，节能
适合固定品种的集中清洗
场景四：综合性化纤厂（品种多、规格杂）
特点：生产多种化纤产品，喷丝板规格多样、尺寸不一
推荐：大型卧式真空清洗炉+可调层高料车
通过调整料车层高适应不同高度工件
可同时清洗多种规格喷丝板
灵活性最强
五、盐城成坤机械的选型支持服务
作为专业的真空清洗炉厂家，盐城成坤机械深知选型对客户的重要性。我们提供以下选型支持服务：
1.现场勘察：技术人员上门测量工件尺寸，评估车间条件
2.工艺试验：可提供样品清洗试验，验证清洗效果
3.方案定制：根据实际需求，提供非标定制方案
4.成本测算：帮助客户测算设备投资回报周期
5.参观考察：欢迎客户到工厂参观，观看设备实际运行
卧式、立式、井式真空清洗炉各有特点，没有绝对的优劣之分，只有适合与否。选型的关键在于：清洗对象、生产需求、现场条件三者的匹配度。
卧式：通用性强，操作便捷，适合绝大多数常规应用
立式：节省地面空间，适合细长工件精密清洗
井式：适合超长工件，深度利用空间
无论您选择哪种炉型，选择有技术实力、有丰富经验的真空清洗炉厂家至关重要。盐城成坤机械愿以专业的技术、可靠的设备和贴心的服务，助您做出最优选型决策，为化纤生产保驾护航。
盐城成坤机械制造有限公司专注真空清洗炉领域，产品涵盖卧式、立式、井式全系列真空清洗炉，欢迎来电咨询或来厂考察！
|
